YE3超高效电机能效标准_参数_标准_价格_机座号

YE3超高效电机属于全封闭自扇冷式三相异步电动机。效率指标符合GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定，其效率指标满足IEC60034-30-2008 旋转电机.第30部分:单速三相鼠笼式感应电动机的能效等级(IE编码)标准的IE3级。  本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2标准的规定。

YE3机座号63～355

YE3电机功 率0.12～375kW

YE3电机工作制 S1

YE3电机冷却方式：IC411

YE3超高效电机能效等级：中国GB18613-2012  2级 （IEC 3级）

YE3超高效电机适用于：需要节能连续运行的一般使用场所。如风机、水泵等

YE3超高效电机特点：其外形美观、高效节能(效率符合GB18613-2012中规定的2级能效)，F级绝缘，防护等级为IP55，电机噪声低、振动小，运行可靠

YE3超高效电机产品特点

1. 电动机主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；

2.机座号160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、不停机注排油装置；

3.接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风；

4.电动机采用热分级为155 F级绝缘系统，从而延长电机的使用寿命；

5.电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；

6.适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防

中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀；

7.为了方便连接负载，在电动机轴伸端面均预留有C型中心孔；

8.优良的起动特性；

9.电动机的高质量保证了很高的运行可靠性；

10.高效、节能、安全、环保。

YE3系列电动机的效率平均比Y2系列电动机平均效率高出5%左右，YE3与Y2系列电动机中22kW～90kW效率的对比值，高出部分的效率所节约的电能费用，要远远超出所增加的费用。

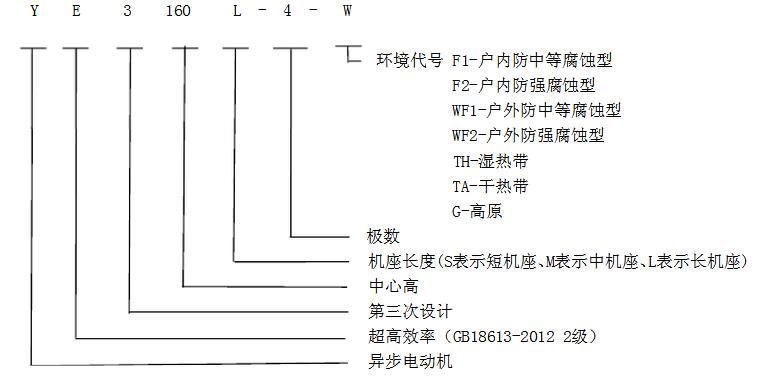

YE3超高效电机机型号的含义：

YE3超高效电机机型工作条件：

1.温度：环境空气温度随季节而变化，但最高+40℃，环境空气最低温度为-15℃；

2.海拔：不超过1000m；  注： 当环境空气温度、海拔与上述规定不同时按GB755规定；

3.湿度：最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃（工厂）；

4.额定频率：50Hz；

5.额定电压：220V、230V、240V、380V、400V、415V、660V、690V、720V、220V/380V、230V/400V、240V/415V、380/660V、400V/690V、415V/720V。  注： 对频率、电压、环境空气温度、海拔等有特殊要求时，请在订货时提出

YE3超高效电机效率的提高：

1.降低了定子损耗

更高质量等级的钢线

紧凑的端部设计

良好的槽满率

优异的浸漆工艺

适当增加铁芯长度（降低电流密度）

2.降低了风摩损耗

不降低冷却效果的前提下，使用更小尺寸的风扇 ?

更高品质的轴承

更高等级的定转子同心度，降低振动、摩擦

3.降低了杂散损耗

优化的电磁设计

更高要求的制造工艺措施

4.降低转子铝耗

优异的转子压铸工艺

改进转子绝缘

高压冲模铸铝转子

高的转子动平衡要求

5.降低了铁耗

选用高效的冲片，确保材质的低损耗、高磁感特性。

先进合理册槽形设计

更薄的硅钢片

订货时须注明YE3电机型号、极数、额定功率、额定电压、额定频率、安装结构型式、防护等级、环境要求等。
